Φ20mm 304研磨棒,h9级100元/米,h11级85元/米。差价15%,选哪个?我以前觉得"贵的肯定好",后来发现不是这么回事。选错了,要么质量出问题,要么多花冤枉钱。今天把这笔账算清楚。

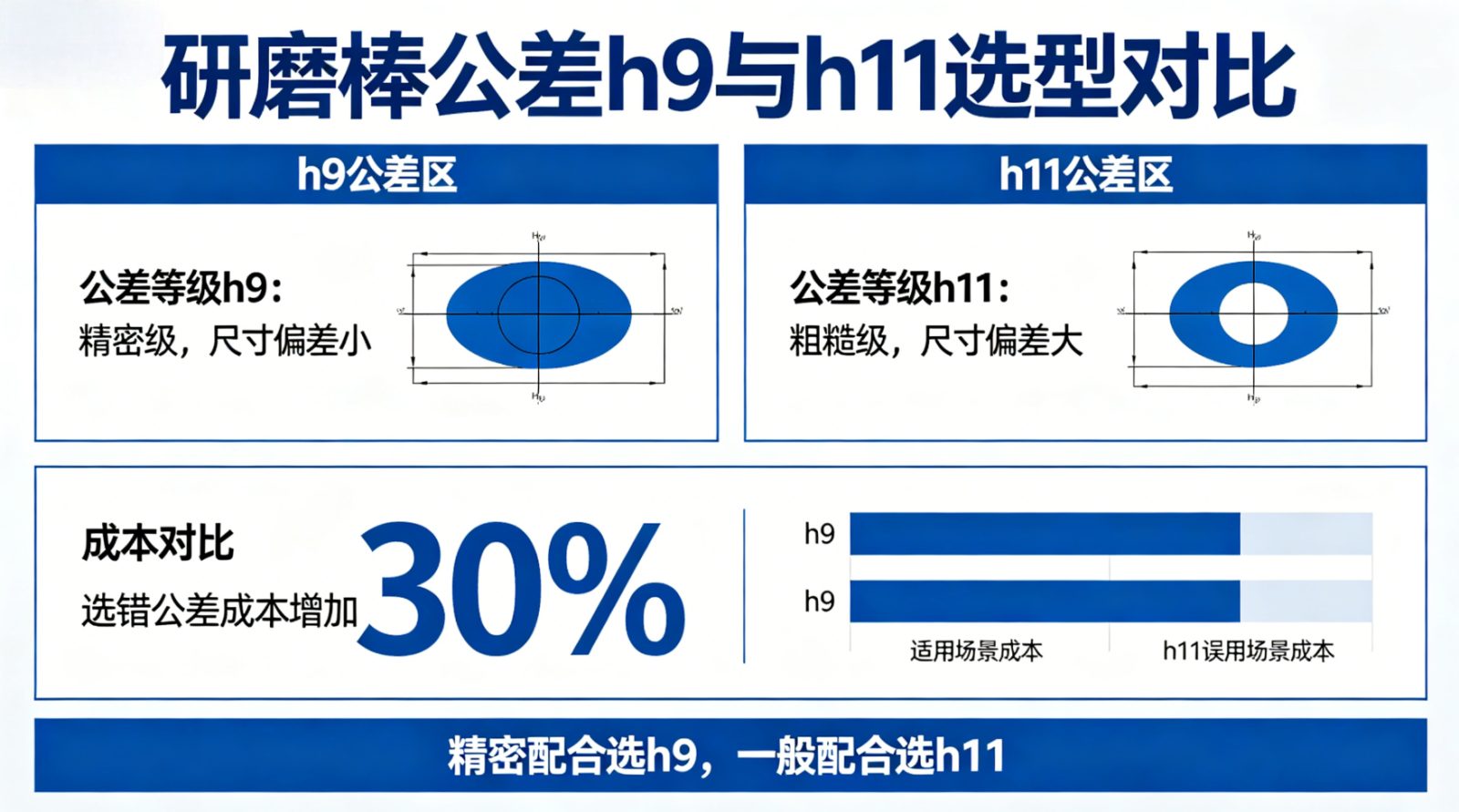

h9和h11到底差多少

先看数字。以Φ20mm研磨棒为例:

h9级公差:+0.000/-0.052mm,即直径19.948-20.000mm

h11级公差:+0.000/-0.130mm,即直径19.870-20.000mm

公差带宽度:h9是0.052mm,h11是0.130mm。h11的公差带是h9的2.5倍。

什么概念?h9级的研磨棒,任意两根直径差不超过0.052mm。h11级的可以差0.130mm。在精密装配里,0.052mm和0.130mm的差别就是"都能装进去"和"有的装不进去"。

什么场景必须h9

场景1:液压缸活塞杆(直接使用)

活塞杆与密封圈的配合间隙0.05-0.10mm。用h11级研磨棒,杆径波动0.130mm,最粗的和最细的差0.130mm。密封圈配合间隙只有0.05-0.10mm,杆径波动0.130mm意味着部分杆密封压力不够,漏油。

我们做过实测:50根h11级研磨棒做活塞杆,装上液压缸后8根漏油,漏油率16%。换了h9级研磨棒,杆径波动0.052mm,全部在配合间隙内,50根零漏油。

漏油的8根返工:拆密封圈+换研磨棒+重新装配+测试,每根返工成本120元。8根共960元。h11省下的材料费(15元/米×3.6米×50根=2700元),返工960元后还剩1740元。但如果算上客户投诉和信誉损失,就不划算了。

场景2:精密仪表轴承位

轴承内圈配合精度要求H7/h6,研磨棒做轴的话至少要h9级。h9级圆度误差0.005-0.01mm,大部分能达标。h11级0.01-0.02mm,大部分不达标。轴承装上去转动不顺,寿命短。

什么场景h11够用

场景1:后续车削加工

车削余量0.2-0.3mm,h11最大偏差0.130mm,余量充裕。h9多花15%材料费,车削效率提升不到3%。算一笔:100米研磨棒,h9比h11多花1500元,但车削效率提升省不了1500元,纯亏。

场景2:后续磨削加工

磨削精度0.005mm,远超研磨棒原始公差。不管h9还是h11,磨完精度基本没区别。多花的15%就是纯浪费。

我算过一笔账:某项目要100根Φ20mm研磨棒,后续全部磨削加工。h9总成本100元/米×3.6米×100根=36000元。h11总成本85元/米×3.6米×100根=30600元。磨削后成品精度几乎没差别,h9多花5400元,收益很小。

场景3:焊接件/普通结构件

对公差不敏感,h13都行。用h9就是浪费。

选型原则

公差等级只需要满足下一道工序的要求,不需要比最终成品精度还高。

但如果直接使用,h11导致返工,损失远大于省下的15%。所以我的原则是:直接使用选h9,后续加工选h11。

惠泰不锈钢研磨棒常规供应h11级,h9可定制。选用华新丽华和青山等大厂钢坯,成分稳定。

具体规格请致电187-5250-8687(孙经理)/ 190-1450-5155(李经理)确认。
